La technologie solaire est devenue une solution incontournable pour de nombreux ménages souhaitant réduire leur empreinte carbone et leurs factures d’énergie. Toutefois, il peut arriver que votre système rencontre des problèmes, notamment avec le régulateur de charge de vos panneaux solaires. Ce petit appareil joue un rôle crucial dans la gestion de l’énergie produite par vos panneaux. Ainsi, savoir identifier et résoudre les problèmes qui peuvent survenir avec cet équipement est essentiel pour maintenir un fonctionnement optimal de votre installation. Cet article propose un guide détaillé pour réparer les problèmes courants associés aux régulateurs de panneaux solaires.
Comprendre le rôle du régulateur de charge solaire

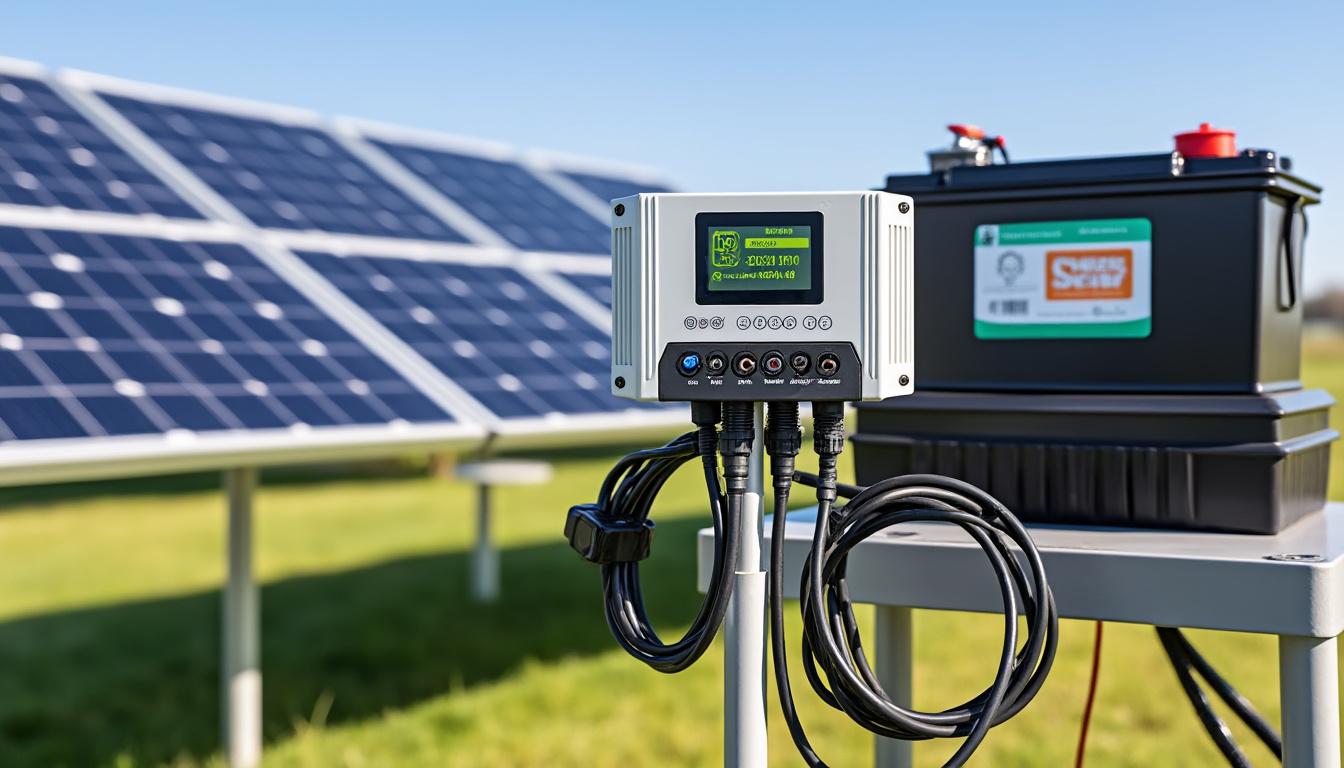

Pour mieux résoudre les problèmes liés à votre régulateur de panneau solaire, il est crucial de comprendre son rôle. Le régulateur de charge est responsable de la gestion et de la distribution de l’énergie générée par les panneaux solaires vers les batteries. Sa fonction principale est de s’assurer que les batteries ne sont pas surchargées ou profondément déchargées, ce qui pourrait réduire leur durée de vie. En d’autres termes, le régulateur de charge « régule » la tension et le courant venant des panneaux solaires.
Il existe plusieurs types de régulateurs, notamment les régulateurs de charge PWM (Pulse Width Modulation) et MPPT (Maximum Power Point Tracking). Les régulateurs PWM sont généralement moins chers, mais moins efficaces que les régulateurs MPPT, qui optimisent la production d’énergie, notamment dans des conditions d’ensoleillement variables. En comprenant ce que fait votre régulateur, vous serez mieux équipé pour identifier d’éventuels soucis techniques.
La technologie des régulateurs a évolué ces dernières années. Des marques comme Victron Energy et Schneider Electric proposent des modèles avancés avec une connectivité et un suivi d’application, permettant aux utilisateurs de surveiller le statut de leur installation en temps réel. Cela peut s’avérer très précieux lors de l’identification des problèmes.
Les pannes courantes des régulateurs de charge
Malheureusement, comme tout appareil électrique, le régulateur de charge peut rencontrer des problèmes. La compréhension des pannes les plus fréquentes vous aidera à agir rapidement pour les résoudre. Voici les pannes les plus fréquentes :
- Pas de charge détectée : Cela peut se produire lorsque le régulateur de charge ne reçoit pas la tension requise des panneaux solaires.
- Comportement erratique des LED : Les diodes lumineuses sur le régulateur ne s’allument pas comme prévu, ce qui peut être dû à un problème de câblage ou une défaillance interne.
- Survoltage : Si trop de tension est envoyée au régulateur, cela peut l’endommager, rendant son opération impossible.
Savoir préventivement identifier ces problèmes peut non seulement vous faire gagner du temps, mais également prévenir d’éventuelles réparations coûteuses.
Les indicateurs LED du régulateur de charge
Certaines informations précieuses peuvent être déduites des voyants lumineux de votre régulateur de charge. Voici quelques indications de ce que les différents états des voyants lumineux peuvent signifier :
| État de la LED | Signification |
|---|---|
| LED verte fixe | Batterie pleinement chargée |
| LED rouge clignotante | Erreur de surcharge, potentiel dommage |
| LED jaune fixe | Charge normale en cours |
En procédant à une vérification des états des LED, vous serez davantage à même de déterminer le problème. Cela peut également vous guider vers la prochaine étape pour la résolution de l’incident.
Étapes de dépannage de votre régulateur de panneau solaire
Dépanner un régulateur de charge n’a pas à être une tâche difficile. Suivez ces étapes systématiques pour identifier la source du problème :
1. Vérification de l’ordre de branchement
Le premier aspect à vérifier est si vous avez suivi l’ordre de branchement correct lors de l’installation. Souvent, des erreurs dans le branchement peuvent entraîner un dysfonctionnement immédiat. Voici l’ordre recommandé :
- Connectez d’abord les batteries.
- Ensuite, branchez les panneaux solaires.
Si vous avez connecté les panneaux avant les batteries, débranchez tout et recommencez l’opération dans le bon ordre. Cela garantit que le régulateur s’ajuste correctement à la tension du parc batterie.
2. Contrôle de la tension des panneaux solaires
Utilisez un multimètre pour vérifier si la tension fournie par les panneaux solaires est correcte. Pour cela, suivez ces étapes :
- Réglez votre multimètre sur mesure de tension continue.
- Vérifiez que la tension mesurée est au moins 5V supérieure à la tension de la batterie.
- Si la tension est à 0V, cela indique un problème de connexion ou un dysfonctionnement du panneau.
Avoir accès à cette information est essentiel pour déterminer la bonne fonctionnalité de l’ensemble du système.
3. Vérification des batteries
Les batteries doivent également être vérifiées systématiquement. Une batterie défectueuse ou sous-chargée peut induire un comportement erratique du régulateur. Effectuez les tests suivants :
- Mesurez la tension de chaque batterie. Pour une batterie entièrement chargée, la tension doit être d’environ 12.6V à 13.6V.
- Assurez-vous que les connexions de la batterie sont propres et bien serrées.
- Si une batterie se trouve sous 11.2V, cela indique une décharge profonde, et la batterie pourrait être endommagée.
Un entretien régulier des batteries prolonge leur durée de vie et favorise un fonctionnement optimal de votre installation.
4. Contrôle de la température
Une température excessive peut également interférer avec le fonctionnement du régulateur. Il est conseillé de s’assurer que l’équipement est installé dans des conditions climatiques adéquates, à savoir :
- Éviter des températures supérieures à 30°C.
- Vérifiez l’emplacement pour une bonne ventilation.
Si la température excède la limite, cela peut entraîner un arrêt du régulateur, bloquant ainsi la recharge des batteries.
Solutions en cas de problèmes persistants
Si, après avoir suivi les étapes de dépannage ci-dessus, votre régulateur de charge ne fonctionne toujours pas correctement, le problème peut être plus sérieux. Voici quelques points supplémentaires à vérifier :
1. Consultations des codes d’erreur
De nombreux régulateurs de charge modernes, tels que ceux proposés par Victron Energy ou Morningstar, incluent une fonction d’affichage des codes d’erreur. Consultez le manuel de votre appareil pour obtenir la signification de chacun de ces codes. Cela peut fournir rapidement un point de départ pour identifier la cause fondamentale du problème.
2. Inspection physique du régulateur
Il peut être nécessaire d’examiner physiquement l’appareil. Recherchez des signes visibles de dommages :
- Démontage ou brûlures des bornes.
- Composants internes visibles à travers le boîtier.
En cas de dommage, vous devrez peut-être envisager un remplacement, surtout s’il est sous garantie.
3. Demandez l’assistance d’un professionnel
Si aucun des diagnostics précédents n’a résolu votre problème, il peut être temps de faire appel à un professionnel. Les experts en énergétique solaire comme ceux de SMA Solar ou Renogy sauront analyser plus en profondeur votre installation. La prise de contact avec des spécialistes peut vous éviter d’endommager davantage votre système.
Meilleures pratiques pour un maintien efficace
Pour éviter des problèmes futurs avec votre régulateur de charge et maximiser la productivité de votre installation photovoltaïque, adoptez certaines pratiques préventives :
- Effectuez un entretien régulier en vérifiant les connexions et les niveaux de charge des batteries.
- Gardez un œil sur la performance générale de votre système via des applications de gestion comme celles fournies par Huawei Solar ou Afore.
- Utilisez des composants de qualité; cela fait une vraie différence en matière de durabilité.
En mettant en œuvre ces meilleures pratiques, vous minimisez le risque de pannes futures et assurez un système d’énergie durable et fiable.
Questions Fréquemment Posées
Pourquoi mon régulateur de panneau solaire ne charge-t-il pas mes batteries ?
Il se peut que vous n’ayez pas suivi l’ordre de branchement correct lors de la connexion des éléments ou que vos panneaux soient défectueux. Vérifiez la tension de sortie de vos panneaux ainsi que la celle de vos batteries.
Que signifie une LED rouge clignotante sur le régulateur de charge ?
Cela indique généralement un problème de surcharge, ce qui peut endommager le régulateur. Consultez votre manuel pour des détails plus spécifiques.
Combien de temps peut durer un régulateur de charge ?
En général, un pont de charge peut durer de 5 à 10 ans, en fonction de sa qualité et de son utilisation. Un bon entretien peut prolonger sa durée de vie.
Comment choisir le bon régulateur de charge pour mon système solaire ?
Le choix dépend de la puissance de vos panneaux solaires et de la capacité de votre batterie. Consultez des experts ou des fabricants comme Fronius pour des conseils adaptés.
Où trouver de l’aide pour réparer mon régulateur de charge ?
Contactez des professionnels du secteur, ou rendez-vous sur des forums dédiés à l’énergie photovoltaïque pour des conseils et de l’assistance personnalisée.
